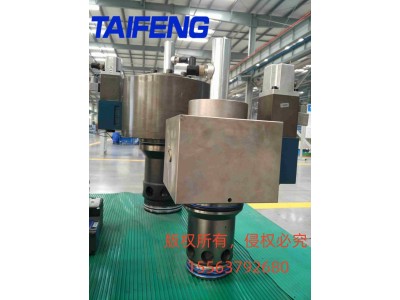

TLCF080系列双主动型比例插装阀方向控制盖板

TAIFENG

通径(DG) 25 至 125

压力至315 bar

流量至18000 L/min

工作原理

根据输入信号的大小提供流量控制。通过放大器向比例伺服阀提供适当的驱动电流，以控制主阀芯的移动，并

由主阀芯的位移传感器反馈信号以校准阀的开启量，使之与供给放大器的输入信号相对应。

内部结构阀芯、阀套、位移传感器、比例伺服阀组成。

先导阀有以下两种选择:

调试说明

A采用普通电磁阀作为先导控制阀，主阀芯不带位

在输入任何电信号前先导阀和

移传感器，能快速关闭开启，成本较低。

主阀必须通油

B采用带位移传感器的高性能比例换向阀4作为先

导阀。主阀芯1带位移传感器3，进行双闭环控制。

快速且精确控制主阀芯开口大小，不受工况影响，成为精

确数控节流阀。从而快速精确地控制工作部件的运动。

50通径以下主阀其先导阀为6通径，63通径以上

主阀其先导阀为10通径
