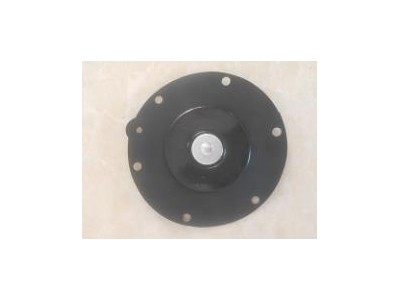

点击图片查看原图
脉冲阀膜片换周期的科学确定跟性能测试的具体操作步骤[一]、电磁脉冲阀膜片换周期的科学确定
膜片的换周期并非固定不变，需要结合实际运行数据和检测结果综合判断，科学确定换周期能在保证除尘效果的同时，较大限度降低维护成本。
基于运行时间的基础评估是简单的初步判断方法。在常规工况下（常温、普通粉尘、气源洁净），丁腈橡胶膜片的换周期可设定为12-18个月，三元乙丙橡胶膜片为18-24个月，氟橡胶膜片为24-36个月。但这只是参考值，实际换周期需根据设备运行频率调整——例如，每天启闭1000次的膜片，其老化速度比每天500次的快近一倍，换周期应相应缩短30%-40%。
基于性能衰减的检测评估能反映膜片的实际状态。定期（如每3个月）对电磁脉冲阀膜片进行抽样检测：外观检查有无裂纹、硬化、鼓包；用硬度计测量ShoreA硬度，若较初始值上升10度以上，说明橡胶已老化；进行密封性能测试，在工作压力下若漏气量超过0.1L/min，则密封失效；测量拉伸强度和伸长率，若拉伸强度下降20%或伸长率低于150%，则膜片性能已严重衰减。当检测发现30%以上的膜片出现性能衰减迹象时，应安排批量换。
基于系统运行参数的间接评估能提前预警膜片问题。通过监测除尘系统的关键参数变化，间接判断膜片状态：当除尘器进出口压差比初始值上升150Pa以上，且排除滤袋堵塞因素后，可能是膜片清灰力度不足；脉冲阀的响应时间延长（超过0.03秒），说明膜片动作迟缓；压缩空气消耗量异常增加，可能是膜片密封失效导致漏气。出现这些情况时，即使未到预设换周期，也需提前检查膜片状态，必要时进行换。
[二]、电磁阀膜片性能测试的具体操作步骤
准确的性能测试是保证膜片质量的关键，以下是各项测试的详细操作步骤，可直接用于实际检测。
密封性能测试步骤：
1.将膜片安装在标准测试用脉冲阀上，连接压缩空气管路和压力表（精度0.01MPa）。
2.调节气源压力至0.6MPa，关闭阀门，记录初始压力P1和时间T1。
3.保持30分钟后，记录较终压力P2和时间T2，计算压力降ΔP=P1-P2。
4.若ΔP≤0.02MPa，则密封性能合格；否则不合格。
5.重复测试3次，取平均值作为较终结果。
耐温性能测试步骤：1.准备3组相同的膜片试样，每组3片。
2.将第1组放入高温箱，设置温度为膜片额定较高温度+10℃，持续168小时。
3.将第2组放入低温箱，设置温度为-20℃，持续24小时。
4.第三组作为对照组，置于常温环境。
5.取出高低温处理后的膜片，冷却至室温，与对照组一同进行拉伸试验。
6.若处理后的膜片拉伸强度和伸长率保留率≥80%，则耐温性能合格。
疲劳寿命测试步骤：
1.将膜片安装在脉冲阀测试台上，连接自动控制的气源系统。
2.设置工作压力为0.6MPa，启闭频率为100次/分钟。
3.启动测试台，自动记录启闭次数，每10万次停机检查膜片外观。
4.当膜片出现裂纹、漏气（漏气量＞0.1L/min）或无法正常启闭时，停止测试，记录总次数。
5.若总次数≥额定疲劳寿命（如15万次），则合格。
耐磨性能测试步骤：
1.使用喷砂磨损试验机，将膜片固定在试样台上，距离喷砂嘴50mm。
2.选用80目石英砂作为磨料，喷砂压力0.2MPa，喷砂时间30分钟。
3.测试前后分别称量膜片质量（精度0.001g），计算质量损失Δm。
4.若Δm≤0.5g，则耐磨性能合格；同时检查膜片表面磨损情况，不应出现明显凹坑。
掌握这些回收再利用的技术细节、选型决策树和性能测试步骤，能帮助企业在膜片的实际应用中地进行管理、选型和质量把控，进一步提升膜片的使用价值和设备的运行效率。
沧州津德环保机械有限公司（http://www.jdhb99.com）主营多种不同型号的方形接地模块、铜包钢扁铁、除尘布袋，等产品，致力于环境治理的应用，推广工业清洁环保技术，从污染源头进行环保治理，适应各种复杂工况的污染治理技术，以满足市场的不同需求。也可根据用户需要进行非标设计及改造安装。热烈欢迎客户来电来函洽谈业务。
原文链接：http://www.yzhs.net/chanpin/show-104592.html，转载和复制请保留此链接。
以上就是关于沧州电磁阀膜片订制厂家|津德环保机械定做电磁阀膜片全部的内容，关注我们，带您了解更多相关内容。
以上就是关于沧州电磁阀膜片订制厂家|津德环保机械定做电磁阀膜片全部的内容，关注我们，带您了解更多相关内容。
